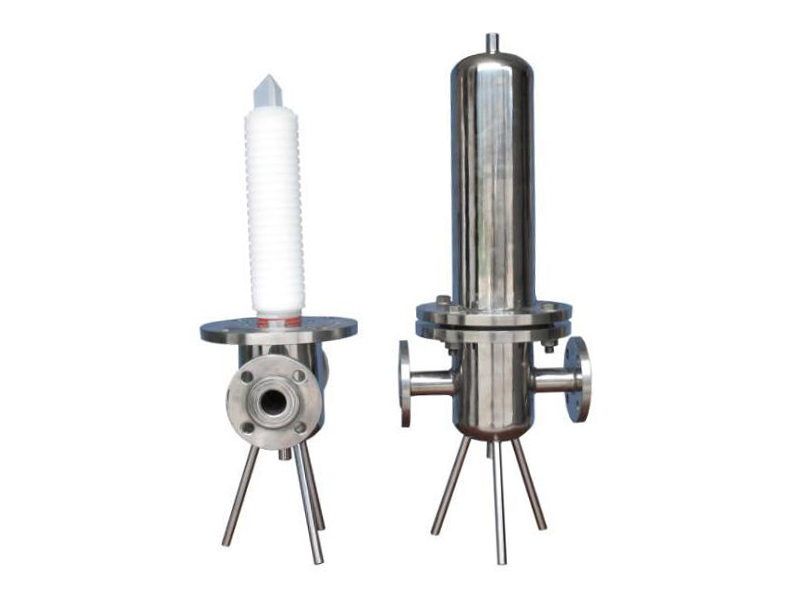

产品概述：
◆材质：SUS304、SUS316L
◆接口形式：法兰或快接
◆密封材料：硅胶密封圈、三元乙丙密封圈、氟胶密封圈
◆密封形式：方型密封圈
◆适用滤芯：10"、20"、30"、40"、226型
◆设计压力：1.0Mpa
◆设计流量：1.5-9.5m3/H
◆表面处理：镜面抛光或电解抛光
PRODUCT OVERVIEW:
◆Material:SUS304、SUS316L
◆Connection:type：quick connect or flange
◆Seal material:Silicone、EPDM、VITON
◆Seal type:Square gasket
◆Apply to a strainer:10 "、20 "、30 "、40 " 226Plug-in
◆Design pressure:1.0Mpa
◆Design flow :1.5-95m3/H
◆Surface disposal: mirror polishing or Electrolytic polishing

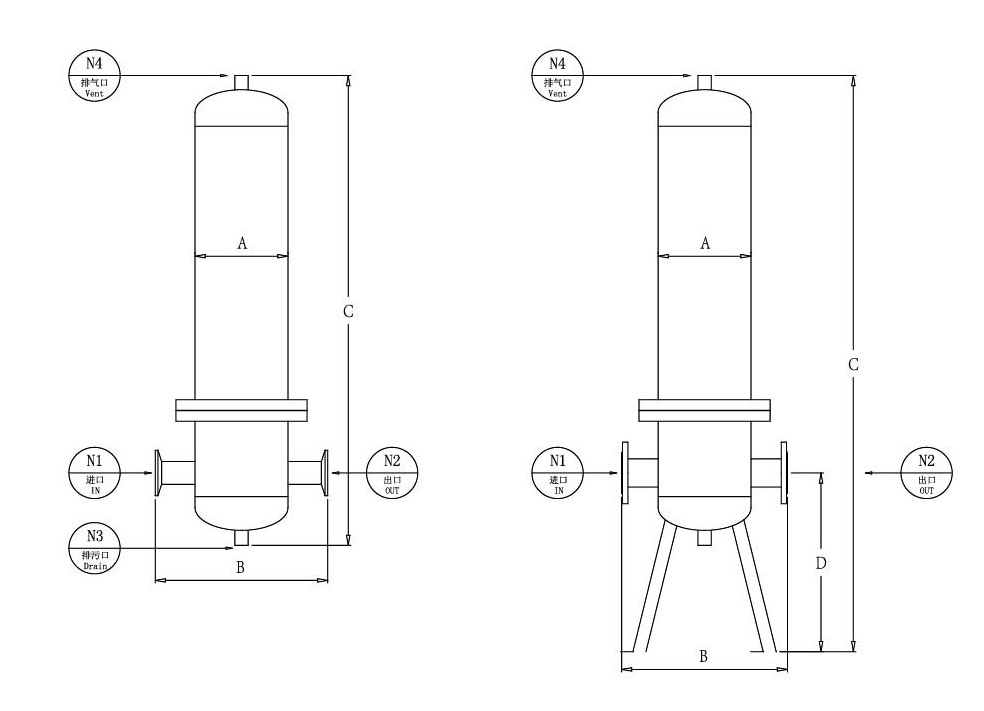

技术参数：TECHNICAL DATA：
|
Model style 型号样式 Outline dimension外形尺寸 |
A mm |
B mm |
C mm |
D mm |
N1 |
N2 |
N3 |
N4 |
|
RHK-0110 |
Θ102 |
230 |
530 |
/ |
IDF1"θ25.4*1.5快接 |
IDF1"θ25.4*1.5快接 |
Rc1/4"外丝 |
M20*1.5"内丝 |
|
RHK-0120 |
Θ102 |
230 |
780 |
/ |
IDF1"θ25.4*1.5快接 |
IDF1"θ25.4*1.5快接 |
Rc1/4"外丝 |
M20*1.5"内丝 |
|
RHK-0310 |
Θ180 |
300 |
780 |
324 |
DN32法兰 |
DN32法兰 |
Rc1/2"外丝 |
M20*1.5"内丝 |
|
RHK-0320 |
Θ180 |
300 |
1030 |
324 |
DN32法兰 |
DN32法兰 |
Rc1/2"外丝 |
M20*1.5"内丝 |
|
RHK-0510 |
Θ230 |
320 |
780 |
374 |
DN50法兰 |
DN50法兰 |
Rc1/2"外丝 |
M20*1.5"内丝 |
|
RHK-0520 |
Θ230 |
320 |
1030 |
374 |
DN50法兰 |
DN50法兰 |
Rc1/2"外丝 |
M20*1.5"内丝 |
